全自動平角トロイダルインダクタ巻線機

設備の概要

機器構成

巻線機の加工能力

コンポーネントのブランド

技術的要件

全自動巻のため、ワイヤーを傷めず、巻数設定ができ、巻数も正確です。

電源: 単相 AC 220V 50Hz (電源コード構成: 5 メートル)。

空気圧：5～6kgf/cm2（黒色配管、長さ5m、フィルターレギュレーター付属）。

総電力: 起動電力 3KW、動作電力 1KW。

騒音値は70dB/m以下（試験基準：高さ1.2m、距離1mで測定）。

PLCには少なくとも100種類の製品プログラムを保存できます。

電流による PLC の損傷に備えて、機器上に無電圧接続ポイント（0V 接続接点）を確保する必要があります。-

連続10時間動作可能。少なくとも1時間以上停止することをお勧めします（停止は巻かずに停止します）。

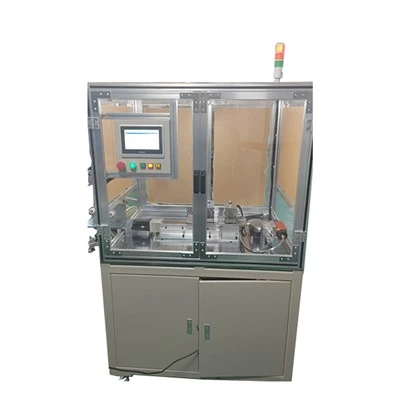

全自動フラットワインディングマシン

注: 1) 空気圧監視。空気圧が要件を満たさない場合、アラームが作動します. 2) ワイヤーの損傷はありません。

注：エアフィルタには自動手動ドレンバルブが付いています。

注：成形機構（金型）の寸法精度は0.1mm以内を保証しております。成形型の表面仕上げは0.8mm以内です。

1)機械式剥離機

注: 1) ピーリングナイフは取り付けが簡単で、すぐに交換できます。 2) ツールの耐用年数は 140 時間以上です。 3) 剥離残渣は専用装置で回収する必要があります。

2) オーバーワインディング機構- --- ワインディングマシンの内蔵機構

注: 1) ワイヤの表面塗装を傷つけず、平滑性の高い材料で作られています。 2) ワイヤー損傷がありません。

3)ワイヤ送給装置- ワイヤ敷設フレームの内部機構

注: 1) ローラー-式ワイヤ送給システムの精度は、現場での誤差が 100mm/0.3mm 以内であることを保証します。 2) ワイヤの損傷や皮膜の損傷が発生しないこと。

4) サーボワイヤ送給ブラケット

注: 1) ロールインタイプなので、持ち上げて設置する必要はありません。- 2) ワイヤーラックの障害アラーム機能 (無線およびケーブル接続)。 3) 張力制御機構付き (カウンターウェイト制御、異なるカウンターウェイトで異なる重量を提供)。
